EF65PF中期型に改造 その③
先日から作業を始めたEF65PF中期型の続きです。
ボディーは、ほぼ完成しましたので、次はスカートに着手します。
元の車輌は後期型ですので中期型とはジャンパ栓が
異なりますので、前期型のカプラーセットを使用します。
前期型のカプラーセットはJR貨物仕様しかなかったため
コレを使います。

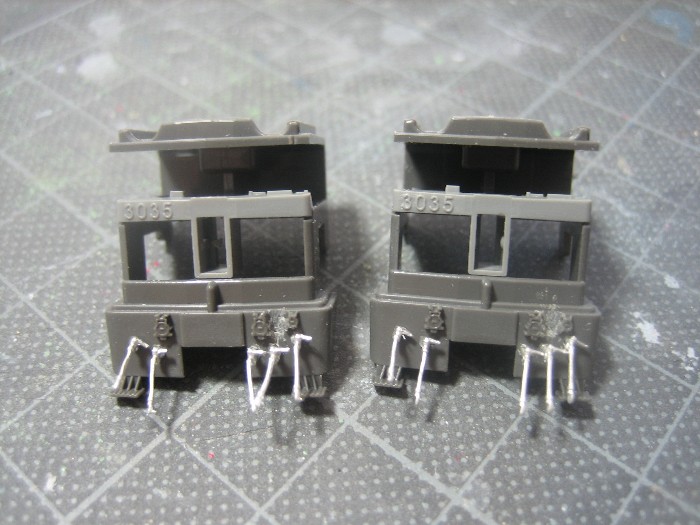

いつものようにエアーホースのコックのモールドを削り落とし
ピンバイスで穴あけしてエアーホースを取付けます。
また中期型は左側のジャンパ栓(KE59:緊急時カニ22パンタを降下させる)は
取付け準備車ということで孔があいています。
そのためこの部位を切欠きます。
プライマー塗装し、ねずみ色1号で塗装します。
またエアーホースと運転室内も塗装します。
左側のジャンパ栓(KE59)の取付け準備の部位は孔があいている雰囲気を
出すためにジャンパ栓を削り孔をあけツヤ消し黒で塗装します。

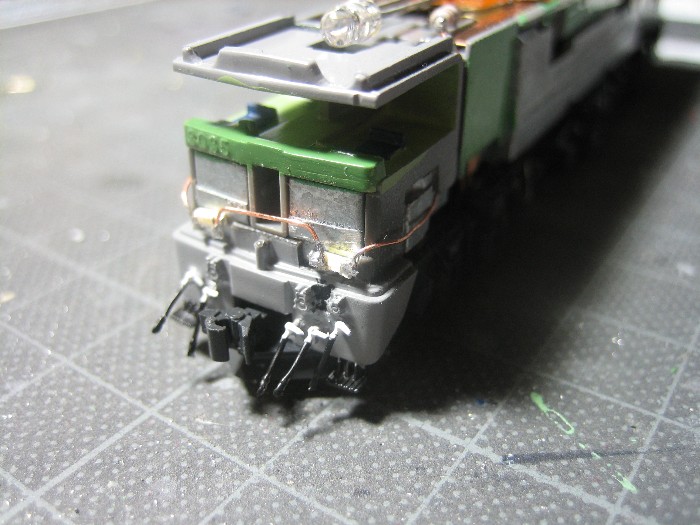

動力ユニットの台車に速度検知、空転検知として
曲げた真鍮線を取付けシルバーに塗装します。
この中期型は単機で走行させても良いように
片側のみテールライトを点灯させます。
先日、初チャレンジしたチップLDEを2ヶ使います。
未だハンダ付けが未熟で1ケを廃棄していまいました・・・。(泣)

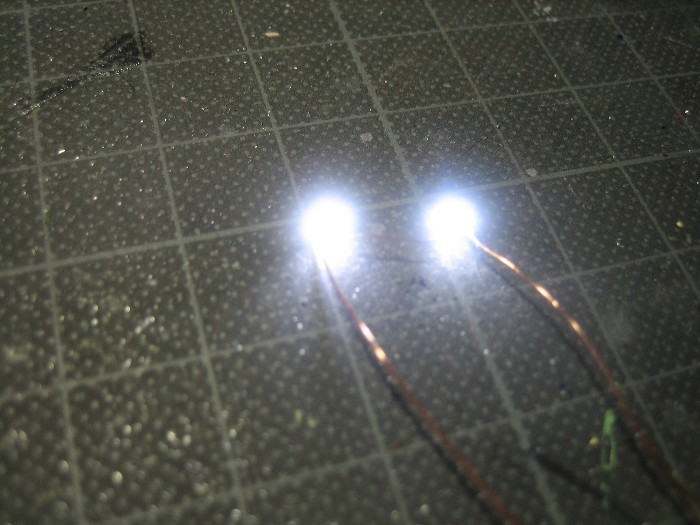

ここで一度点灯確認します、非常に明るい!!

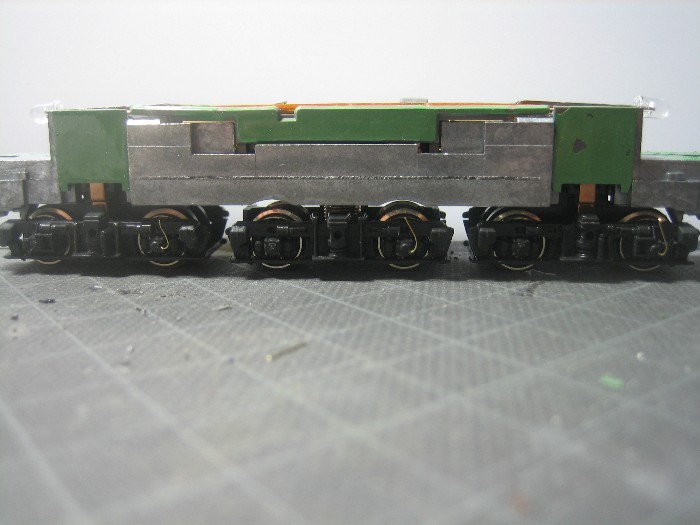

動力ユニットにカプラーセットを取付けます。
このカプラーセットにチップLEDのスペースを確保するために
一部を切り欠き、ここにチップLEDをセットします。
さらにテールライトのチップLEDをライトユニットにハンダ付けし
ここから通電させます。
またテールライトのチップLEDから運転室内への光モレ防止として
HM用のマグネットの両サイドにプラ板を貼り付け、これで運転室内への
光モレは軽減できそうです。
これで動力ユニット側は完成です。

今日はここまで・・・さらにまだまだ続きます!!
by seasidemintblue-A | 2009-03-23 23:12 | 電気機関車Nゲージ | Trackback | Comments(8)
