201系 方向幕点灯
毎日ムシ暑く作業がなかなか進みません・・・。

以前、201系の方向幕を点灯させるため室内灯ユニットを
一部カットして片側のみ点灯するようにしました。
201系の方向幕は車体に対してチドリ配置となっていますので
両側の方向幕を点灯できません。

今回は、両側の方向幕を点灯するようにします。

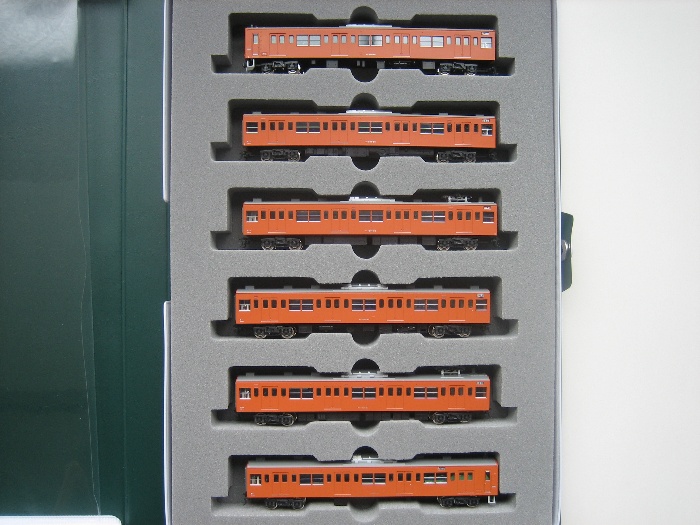

KATOの201系6輌編成です。
このうち中間車の4輌について両側の方向幕が点灯するようにします。
以前、室内灯ユニットの一部をカットし、室内灯ユニット側のみ
方向幕が点灯するようにしていました。
室内灯ユニットの光源を利用して方向幕を点灯させると

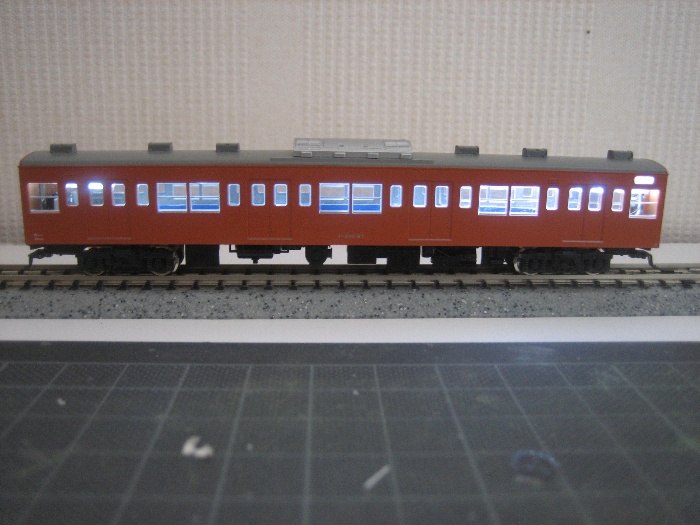

こんな感じです。

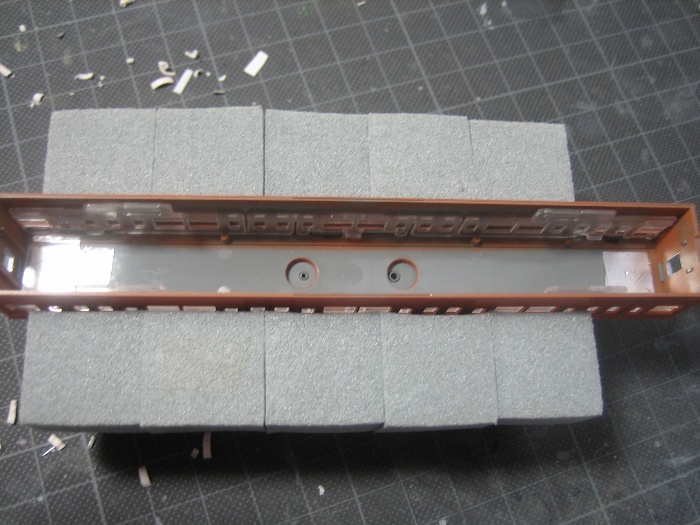

ボディーと床下シャシに分解します。

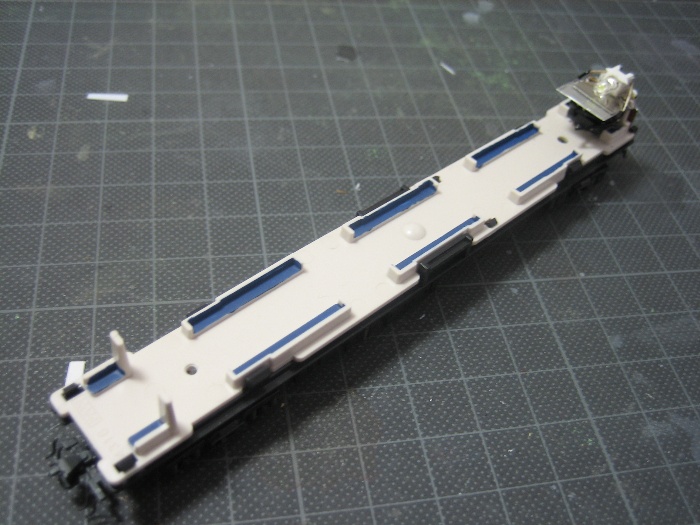

床下シャシはこのようになっています。
白色LEDを使って室内灯を点灯させています。
この室内灯ユニットがない反対側にも白色LEDを取付けます。

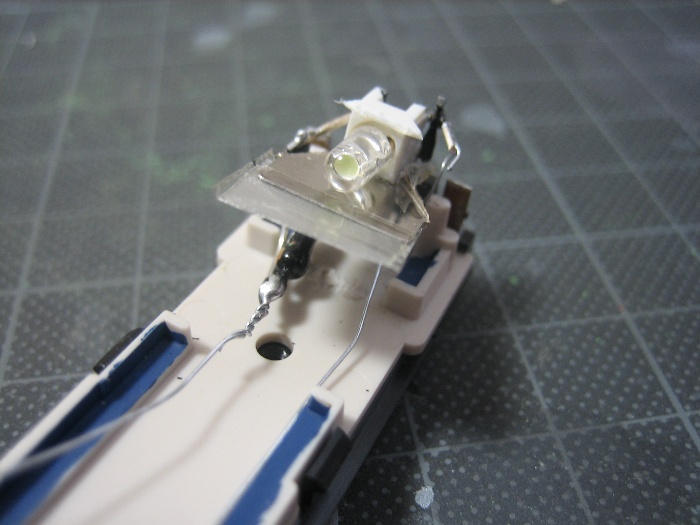

まずは既設の室内灯ユニットの抵抗とブリッジダイオードから

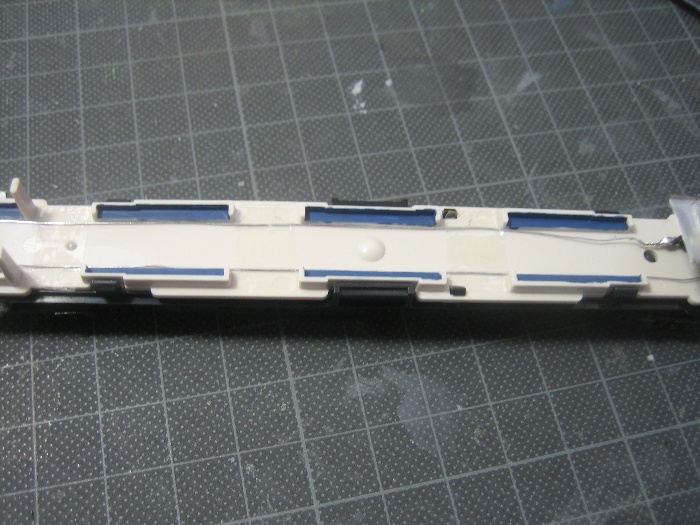

電源を供給させるためリード線をハンダ付けします。
そのリード線を床面に固定するためにテープで貼り付けます。

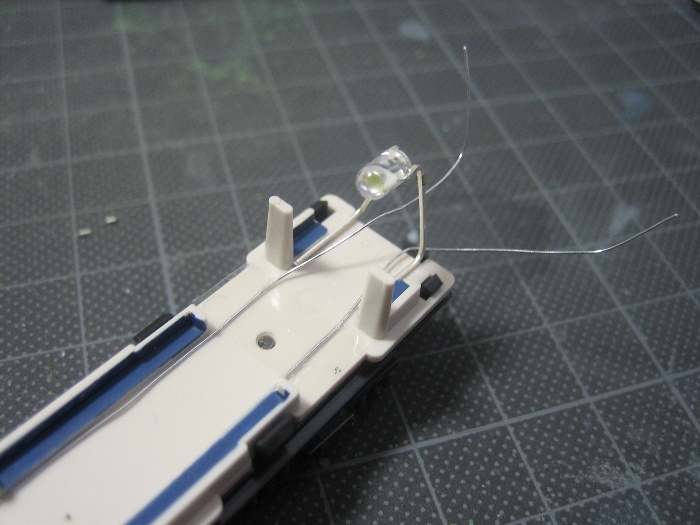

室内灯ユニットがない反対側に白色LEDを設置します。
設置にはLEDの足を利用して車輌端に立たせます。
このLEDに既設の室内灯ユニットから引いたリード線を
ハンダ付けします。

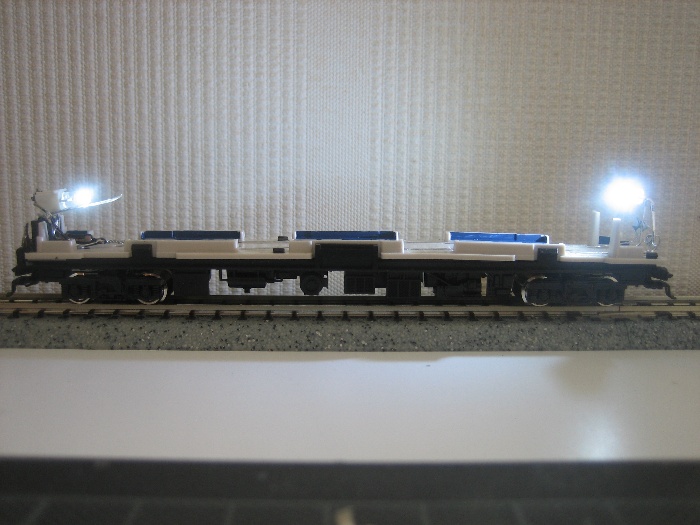

これで反対側にもLEDを設置しましたので、さっそく点灯確認します。
両側の白色LEDが明るく点灯しています。
ボディーの室内側はLEDが取り付く位置に反射用の
アルミテープを貼り付けます。
これでLEDを効率良く点灯させます。
床下シャシにボディーを搭載して完成です。

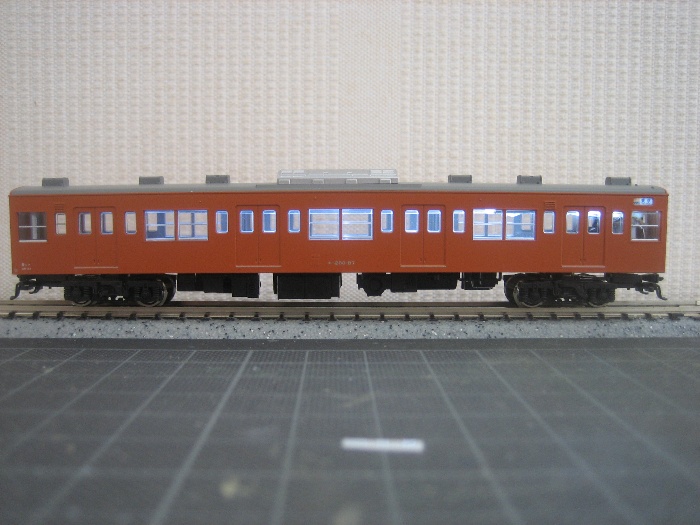

ボディーを搭載した状態で点灯確認します。
両側の方向幕が点灯するようになりました!
新たにLEDを設置した側の方向幕です。
こちら側も同じように点灯しています。
同じように他の201系の中間車にも施工します。

方向幕の点灯を同様に211系、205系も両側の方向幕を点灯させます。
