> テーブルライト点灯テスト
今年2月に購入したTOMIXの北斗星(JR東編成)ですが、
この編成に含まれるオシ24はテーブルライトが点灯しません。
(JR北海道編成は点灯します・・・。)

このオシ24のテーブルライトを点灯させるため、
ちょっとテストしてみました。
光源を白色LEDとし、そこに光ファイバーを取付けます。
その先に短くカットしたクリアのプラ棒(Φ2)を挿し込むように取付けます。
このプラ棒にピンバイスで穴をあけ、その穴に光ファイバーを
挿し込むようにしてます。

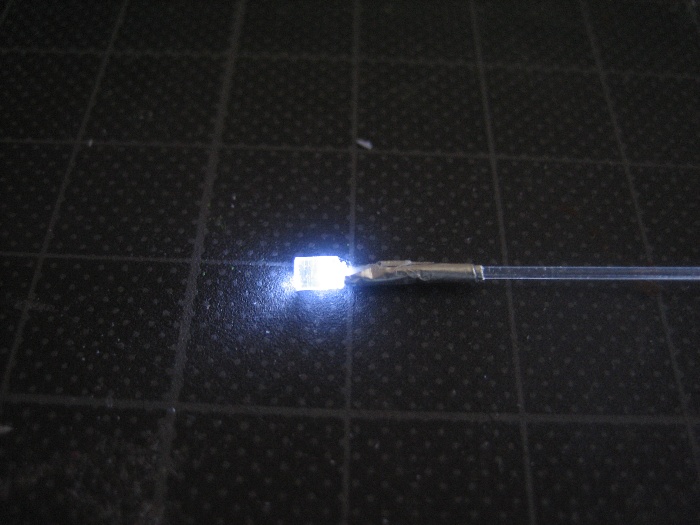

光ファイバーの先端に取付けたクリアのプラ棒です。
思った以上に明るく点灯しています。

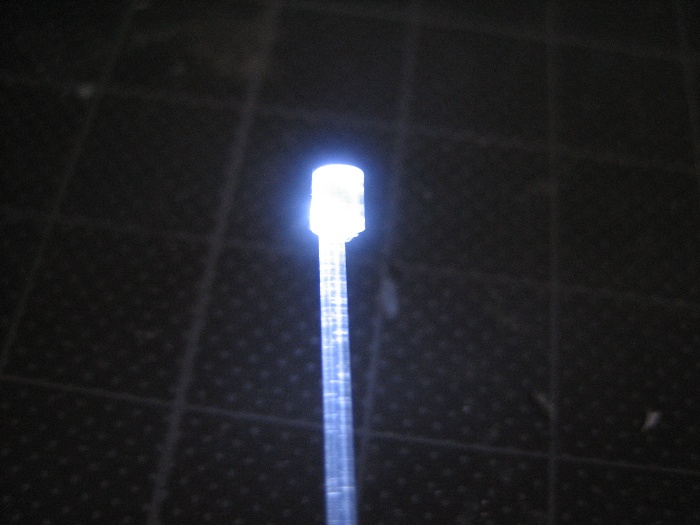

部屋を暗くしてみます。
プラ棒だけでなく光ファイバーも点灯してしまっています。

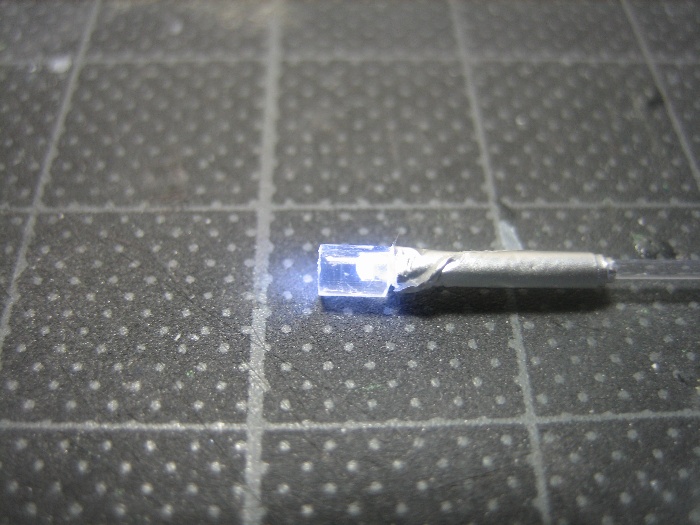

そこで光ファイバーの先端にアルミテープを巻き付けてみます。
部屋を暗くして再度確認します。
先端のプラ棒部分のみ点灯するようになりました。

みやび鉄道のそうたさんが同じようにテーブルライトを点灯させるため
検討されていますので何かの参考にして頂ければ幸いです。

当鉄道管理局のオシ24(JR東編成)のテーブルライトを
この方法にて点灯させようと思います。
いつになったら北斗星の施工を開始するのか・・・!?
by seasidemintblue-A | 2008-05-29 22:55 | 鉄道模型全般 | Trackback | Comments(2)
トラックバックURL : https://powerel.exblog.jp/tb/8032216
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by そうた at 2008-05-30 12:51 x
こんにちは
光ファイバーの点灯実験、ありがとうございます。
先っぽに取り付けたプラ棒の穴あけは途中までですか?
光がうまく拡散していますね!
夢空間のラウンジカーの時もそうでしたが、遮光対策に頭を悩ませますねえ。
北斗星の着工も楽しみにしていますよ!
Commented by 動力車操縦者 at 2008-05-31 22:17 x
そうたさん、こんばんは
いえいえ、どういたしまして!!
当鉄道管理局でも同様の懸念事項があり、
せっかくなので思いつきでテストしてみました☆
先端に取付けたプラ棒は3mmの長さでカットして
約1.5mmくらいの深さまで穴をあけ、そこに光ファイバーを挿し込んでいます。
やはり遮光対策は難しいですねぇ~!?
北斗星の着工がいつになるのか・・・着工しましたらUPします♪
