北斗星 JR東編成 オハネ25-0 その②
先日の続きのオハネ25-0です。
室内灯はTOMIX製を使用せず、当鉄道管理局オリジナルにします。
導光板、L字金具はKATOの室内灯を使用します。
その他LED、ブリッジダイオードなどを取付けます。
そのための取付架台を取付けます。

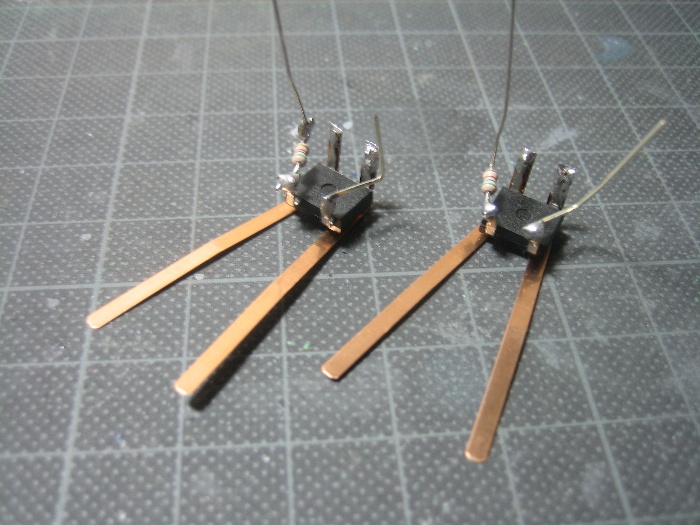

ブリッジダイオードにKATOの室内灯のL字金具、
抵抗をハンダ付けします。

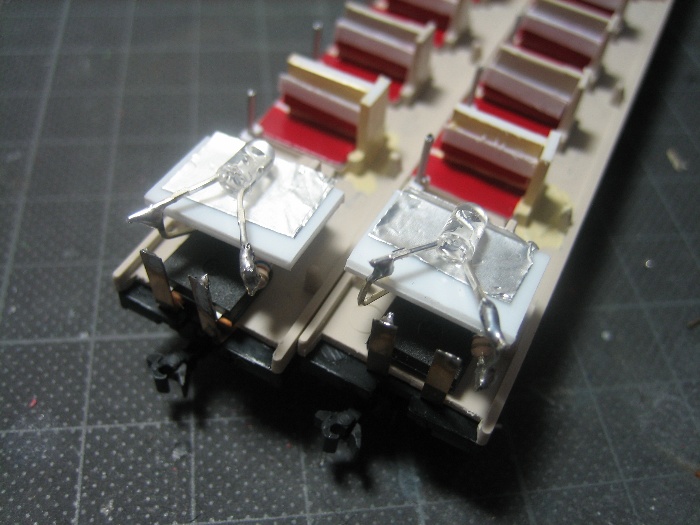

このブリッジダイオードを床下シャシに両面テープで貼り付けます。
そして白色LEDをハンダ付けします。
室内灯の点灯確認します。
やはりLEDは非常に明るいですね。

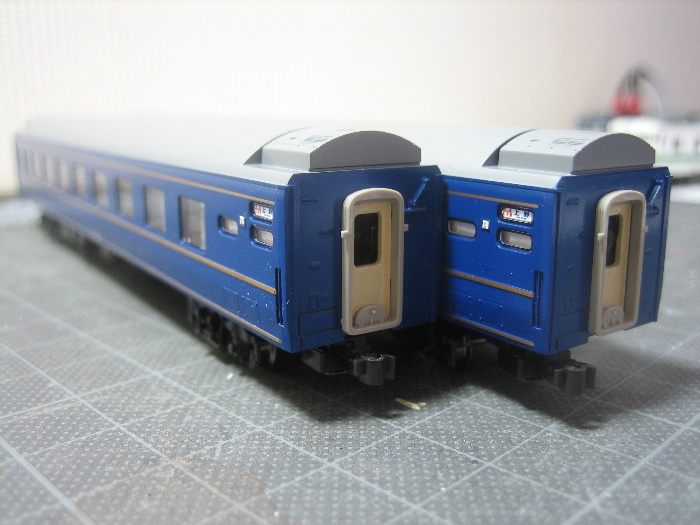

ボディー妻面の貫通扉をクリーム色に塗装します。
ボディーの屋根裏の室内灯ユニット側にアルミテープを貼付けます。
これは車輌側面の方向幕を室内灯の光源を利用して方向幕を
点灯させますので、その効果を向上させるためです。
方向幕をカットしガラスパーツに貼付けます。
さらに方向幕下の窓の裏側に白色のマスキングテープを貼付けます。
このガラスパーツをボディーに取付け、ボディーを床下シャシに搭載します。
またPCで作成した号車札も貼付けます。
メンディングテープとアルミテープでムラ対策した導光板を
床下シャシに取付けボディーを床下シャシに搭載します。
そして室内灯の点灯具合を確認します。
ムラも少なくイイ感じで点灯しています。
側面の方向幕を見てみるとキレイに点灯しています。
文字の表記もハッキリ判ります。

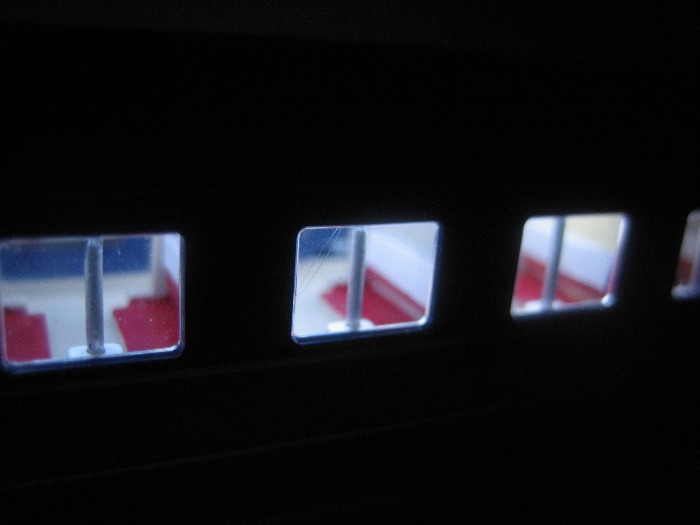

室内の寝台を窓越しに見てみます。
ベッドの塗装やハシゴの取付けが見て判り、その効果は大きいです。
最後にボディーに型式を貼付けます。
このオハネ25も当鉄道管理局内で車輌型式がダブらないよう
オハネ25-20、28とします。
これで2輌のオハネ25-0は完成です!!

何とか9/10が完成し残り1輌はオハネフ25-0です。
来週には全車輌を完成(?)させたいです!
